Panduan ini menyediakan sumber yang lengkap dan terbaru untuk informasi pengukur logam lembaran pada tahun 2025. Ini dibuat untuk menjadi alat referensi cepat melalui tabel terperinci yang penting untuk memilih material yang tepat untuk proyek apa pun. Nomor pengukur dan ketebalan yang sesuai bervariasi banyak antara berbagai jenis material. Panduan ini menawarkan grafik spesifik untuk setiap jenis. Sebagai profesional yang sering bekerja dengan logam lembaran, kami tahu betapa pentingnya memiliki informasi pengukur yang cepat dan akurat.
Bagaimana Cara Menggunakan Tabel Pengukur Logam Lembaran Ini dengan Cepat
Pengukur logam lembaran adalah standar yang menunjukkan ketebalan. Hubungannya bersifat terbalik: angka pengukur yang lebih rendah berarti logam yang lebih tebal. Penting untuk menyatakan material yang Anda gunakan, karena baja pengukur 16 memiliki ketebalan yang berbeda dibandingkan dengan aluminium pengukur 16. Grafik kami menunjukkan ketebalan dalam inci (in) dan milimeter (mm). Untuk informasi lebih lanjut tentang sistem pengukuran dan konversi, lihat sumber yang sudah mapan.
Tabel Pengukur Logam Lembaran Baja Standar (Baja Karbon) & Aplikasi
Baja standar banyak digunakan karena kekuatan dan fleksibilitasnya. Standar Pengukur Pabrikan (MSG) umumnya digunakan untuk lembaran baja karbon yang tidak dilapisi. Untuk data ketebalan yang tepat, lihat sumber seperti data pengukur komprehensif Engineers Edge.
| Gauge | Ketebalan (inci) | Ketebalan (mm) | Aplikasi Umum |
|---|---|---|---|
| 3 | 0.2391 | 6.07 | Anggota struktural berat, bingkai tebal, pelat tahan aus, pelat dasar |
| 7 | 0.1793 | 4.55 | Komponen struktural yang kuat, suku cadang peralatan berat, braket penyangga |
| 10 | 0.1345 | 3.42 | Bagian chasis, braket berat, pelindung mesin, komponen struktural yang kokoh |
| 11 | 0.1196 | 3.04 | Komponen otomotif, bingkai, unit rak industri |
| 12 | 0.1046 | 2.66 | Panel otomotif, penutup yang kokoh, rak, bingkai tugas menengah, tangki |
| 13 | 0.0897 | 2.28 | Fabrikasi umum, bodi trailer, peralatan pertanian |
| 14 | 0.0747 | 1.90 | Penutup, kabinet, corong, suku cadang mesin, panel bodi kendaraan |
| 16 | 0.0598 | 1.52 | Bodi peralatan, lampu, penyangga ductwork, braket ringan, kotak alat |
| 18 | 0.0478 | 1.21 | Kasus komputer, tanda, panel, beberapa bagian bodi otomotif, penutup listrik |
| 20 | 0.0359 | 0.91 | Kotak listrik, rak ringan, beberapa ductwork, fixture display |
| 22 | 0.0299 | 0.76 | Penutup sangat ringan, flashing, braket kecil, nampan tetes |
| 24 | 0.0239 | 0.61 | Panel non-struktural, komponen ductwork, backing ringan |
| 26 | 0.0179 | 0.45 | Aplikasi tipis, shim, beberapa jenis flashing, kerajinan, bodi kaleng |
| 28 | 0.0149 | 0.38 | Aplikasi yang sangat tipis, duct ringan, penutup pelindung |
| 30 | 0.0120 | 0.30 | Shim tipis yang khusus, elemen non-struktural berdaya sangat ringan |

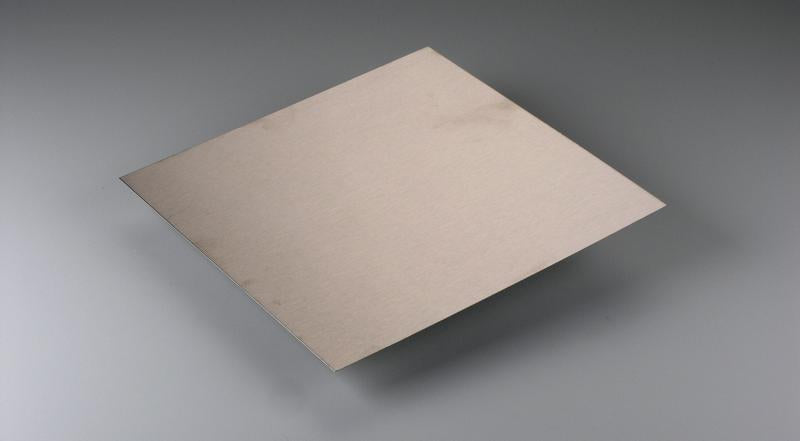

Tabel Pengukur Logam Lembaran Baja Tahan Karat & Aplikasi
Baja tahan karat dihargai karena ketahanannya terhadap karat dan penampilannya yang baik. Ini membuatnya sempurna untuk pengaturan yang keras dan penggunaan kelas makanan. Pengukur baja tahan karat mungkin sedikit berbeda dalam ketebalan daripada baja karbon untuk nomor pengukur yang sama. Jenis umum termasuk 304 untuk penggunaan umum dan 316 untuk ketahanan laut atau kimia.
| Gauge | Ketebalan (inci) | Ketebalan (mm) | Aplikasi Umum (misalnya, Kelas Makanan, Laut, Arsitektur) |
|---|---|---|---|
| 7 | 0.1875 (3/16") | 4.76 | Peralatan dapur berat (304), tangki kimia (316), dukungan struktural di lingkungan korosif. |
| 10 | 0.1406 (9/64") | 3.57 | Tangki pabrik bir (304/316), peralatan pengolahan makanan yang kokoh, elemen arsitektural berat |
| 12 | 0.1094 (7/64") | 2.78 | Permukaan dapur komersial (304), komponen marina (316), wastafel khusus |
| 14 | 0.0781 (5/64") | 1.98 | Permukaan pengolahan makanan, panel arsitektur (304/316), komponen exhaust, corong |
| 16 | 0.0625 (1/16") | 1.59 | Wastafel, countertop (304), permukaan peralatan, peralatan laboratorium, tangki ringan |
| 18 | 0.0500 (1/20") | 1.27 | Panel dinding, backsplash (304), peralatan dapur ringan, trim dekoratif |
| 20 | 0.0375 (3/80") | 0.95 | Panel peralatan yang lebih ringan, penutup kolom (304), wadah kecil, corong |
| 22 | 0.0313 (1/32") | 0.79 | Penutup pelindung, elemen dekoratif beban ringan, tanda (304) |
| 24 | 0.0250 (1/40") | 0.64 | Flashing, panel ringan, aplikasi non-struktural |
| 26 | 0.0188 (3/160") | 0.48 | Detail arsitektur yang sangat tipis, shim, kerajinan |
| 28 | 0.0156 (1/64") | 0.40 | Aplikasi tipis yang sangat khusus, trim yang halus |
Tabel Pengukur Logam Lembaran Aluminium & Aplikasi
Aluminium dikenal karena rasio kekuatan-terhadap-berat yang sangat baik dan ketahanan karat alaminya. Aluminium biasanya mengikuti sistem Brown & Sharpe (B&S), yang juga dikenal sebagai American Wire Gauge (AWG), yang berbeda dari pengukur baja. Paduan populer termasuk 5052 untuk kemampuan pembentukan yang baik dan penggunaan laut, dan 6061 untuk struktur dan kekuatan yang baik.
| Gauge (B&S/AWG) | Ketebalan (inci) | Ketebalan (mm) | Aplikasi Umum (misalnya, Dirgantara, Laut, Otomotif, Tanda) |
|---|---|---|---|
| 8 | 0.1285 | 3.26 | Rangka kapal (5052), tanda berat, komponen struktural dalam desain ringan |
| 10 | 0.1019 | 2.59 | Bodi kendaraan, panel trailer (5052/6061), penutup yang kokoh |
| 12 | 0.0808 | 2.05 | Komponen pesawat, tanda jalan, fixture marina (5052), bagian chasis |
| 14 | 0.0641 | 1.63 | Panel otomotif, flashing arsitektur, tangki bahan bakar (5052) |
| 16 | 0.0508 | 1.29 | Pekerjaan logam lembaran umum, penutup ringan, bilah kipas, penukar panas |
| 18 | 0.0403 | 1.02 | Saluran air, atap (memerlukan paduan yang tepat), chassis elektronik, reflektor cahaya |
| 20 | 0.0320 | 0.81 | Tanda, ductwork ringan, penutup pelindung, kasus komputer |
| 22 | 0.0253 | 0.64 | Panel sangat ringan, elemen dekoratif, shim |
| 24 | 0.0201 | 0.51 | Kerajinan, flashing tipis, pembuatan model |
Tabel Pengukur Logam Lembaran Baja Galvanis & Aplikasi
Baja galvanis adalah baja karbon yang dilapisi dengan seng untuk ketahanan karat yang lebih baik. Ini bekerja dengan baik untuk lingkungan luar atau lembab. Sistem pengukurnya umumnya mengikuti baja standar, tetapi seng menambahkan sedikit ketebalan dan berat.
| Gauge | Ketebalan (inci)† | Ketebalan (mm)† | Aplikasi Umum (misalnya, Atap, Pagar, HVAC, Penutup Luar Ruangan) |
|---|---|---|---|
| 10 | 0.1382 | 3.51 | Saluran air, ductwork yang kuat, suku cadang peralatan pertanian, atap berat |
| 12 | 0.1084 | 2.75 | Konstruksi silo, komponen HVAC yang kokoh, pagar keamanan |
| 14 | 0.0785 | 1.99 | Panel atap, saluran air, pipa, siding, fabrikasi luar ruangan umum |
| 16 | 0.0635 | 1.61 | Ducting HVAC, flashing, dinding gedung, penggunaan pertanian ringan |
| 18 | 0.0516 | 1.31 | Ductwork yang lebih ringan, kandang hewan, beberapa aksesoris atap |
| 20 | 0.0396 | 1.01 | Flashing, gudang utilitas, elemen luar ruangan non-struktural |
| 22 | 0.0336 | 0.85 | Ductwork sangat ringan, penutup luar ruangan kecil, penutup pelindung |
| 24 | 0.0276 | 0.70 | Pelindung saluran air, flashing ringan, beberapa jenis siding |
| 26 | 0.0217 | 0.55 | Flashing tipis, soffit, penutup yang tidak menanggung beban |
| 28 | 0.0187 | 0.47 | Flashing paling ringan, beberapa fitting duct, penutup sementara |
| †Nilai ketebalan adalah nominal untuk baja galvanis dan dapat mencakup pelapisan. |
Tabel Pengukur Lembaran Tembaga & Aplikasi
Tembaga dihargai karena seberapa baik ia menghantarkan listrik dan panas, seberapa mudah ia dibentuk, dan perubahan warna yang istimewa seiring waktu. Ini sering menggunakan sistem B&S/AWG, dan ketebalan juga dapat ditunjukkan dengan berat dalam ons per kaki persegi (oz./sq.ft.).
| Gauge (B&S/AWG) | oz./sq.ft. (perkiraan) | Ketebalan (inci) | Ketebalan (mm) | Aplikasi Umum (misalnya, Atap, Listrik, Dekoratif) |
|---|---|---|---|---|
| 10 | 48 oz | 0.1019 | 2.59 | Busbar berat, pelat konduktif besar, elemen arsitektur substansial |
| 12 | 32 oz (2 lb) | 0.0808 | 2.05 | Busbar, kontak listrik, atap/flashing yang kokoh |
| 14 | 24 oz (1.5 lb) | 0.0641 | 1.63 | Atap standar, saluran air, pipa, panel dekoratif |
| 16 (B&S/AWG adalah 16 oz) | 16 oz (1 lb) | 0.0508 | 1.29 | Atap umum, flashing, pekerjaan dekoratif umum, beberapa komponen listrik |
| 18 | 16 oz (juga umum) | 0.0403 | 1.02 | Atap yang lebih ringan, flashing yang lebih detail, hood dapur, kerajinan, busbar |
| 20 | 12 oz | 0.0320 | 0.81 | Elemen dekoratif, stripping cuaca beban ringan, beberapa perlindungan listrik |
| 22 | 10 oz | 0.0253 | 0.64 | Aplikasi kerajinan, pekerjaan dekoratif rumit, pelat nama |
| 24 | 8 oz | 0.0201 | 0.51 | Pekerjaan dekoratif yang sangat ringan, shim, beberapa jenis gasket |
Tabel Pengukur Logam Kuningan & Aplikasi
Kuningan, campuran tembaga dan seng, dikenal karena kualitas suaranya, penampilan yang baik, daya kerjanya, dan ketahanan karat. Ini biasanya menggunakan sistem pengukur Brown & Sharpe (B&S) atau AWG.
| Gauge (B&S/AWG) | Ketebalan (inci) | Ketebalan (mm) | Aplikasi Umum (misalnya, Instrumen Musik, Dekoratif, Fitting) |
|---|---|---|---|
| 14 | 0.0641 | 1.63 | Komponen instrumen yang kokoh, pelat dasar, barang dekoratif yang kokoh |
| 16 | 0.0508 | 1.29 | Bodi instrumen musik (misalnya, terompet, trombone), pelat kaki, pelat nama berat |
| 18 | 0.0403 | 1.02 | Perangkat keras dekoratif, bezel, karya kerajinan berat, casing amunisi |
| 20 | 0.0320 | 0.81 | Pelat nama, trim dekoratif ringan, wajah jam, beberapa perlengkapan pipa |
| 22 | 0.0253 | 0.64 | Elemen dekoratif yang rumit, perhiasan kerajinan, shim, bagian model |
| 24 | 0.0201 | 0.51 | Pemotongan dekoratif tipis, aplikasi kerajinan ringan, kontak listrik |
| 26 | 0.0159 | 0.40 | Overlay dekoratif yang sangat tipis, potongan kerajinan detail |
| 28 | 0.0126 | 0.32 | Kerajinan yang halus, shim tipis, elemen dekoratif yang khusus |
Perbandingan Cepat: Pengukur Sama, Logam Berbeda, Ketebalan Berbeda
Suatu poin penting untuk diingat: nomor pengukur yang sama memberikan ketebalan yang berbeda untuk berbagai material. Ini adalah kesalahan umum bagi pemula dan bahkan pembuat berpengalaman jika mereka tidak hati-hati. Tabel ini menunjukkan mengapa menyatakan baik pengukur dan tipe material adalah penting untuk menghindari kesalahan yang mahal.
| Gauge | Baja Standar (in / mm) | Baja Tahan Karat (in / mm) | Aluminium (B&S) (in / mm) | Baja Galvanis (in / mm) |
|---|---|---|---|---|
| 12 | 0.1046 / 2.66 | 0.1094 / 2.78 | 0.0808 / 2.05 | 0.1084 / 2.75 |
| 16 | 0.0598 / 1.52 | 0.0625 / 1.59 | 0.0508 / 1.29 | 0.0635 / 1.61 |
| 18 | 0.0478 / 1.21 | 0.0500 / 1.27 | 0.0403 / 1.02 | 0.0516 / 1.31 |
| 20 | 0.0359 / 0.91 | 0.0375 / 0.95 | 0.0320 / 0.81 | 0.0396 / 1.01 |
| 22 | 0.0299 / 0.76 | 0.0313 / 0.79 | 0.0253 / 0.64 | 0.0336 / 0.85 |
Tabel Pengukur Logam Lembaran 2025: Pertimbangan Kunci
Menggunakan tabel pengukur logam lembaran 2025 dengan baik melibatkan lebih dari sekadar melihat ketebalan. Pertimbangkan poin-poin ini:
- Ketersediaan Material & Biaya pada tahun 2025: Perubahan pasar dan rantai pasokan memengaruhi pilihan material. Pada tahun 2025, pertimbangkan apa yang tersedia di area Anda dan waktu tunggu untuk logam khusus, karena ini dapat berubah.
- Pertimbangan Keberlanjutan: Fokus pada keberlanjutan terus berkembang. Pilih pengukur yang tepat untuk mengurangi limbah. Tanyakan tentang konten daur ulang, terutama untuk material seperti aluminium dan baja, jika proyek Anda bertujuan untuk mencapai tujuan lingkungan.
-
Manufaktur & Desain Canggih: Perangkat lunak CAD modern sering menyertakan
fitur tabel pengukur logam lembarandan tabel pembengkokan, membantu desain yang tepat sesuai standar 2025. Menggunakan alat sepertitabel pengukur perangkat lunak CAD modern untuk 2025dapat membuat desain dan fabrikasi lebih mulus. - Selalu Verifikasi dengan Pemasok: Sementara tabel ini adalah panduan yang baik, penting untuk mengonfirmasi spesifikasi ketebalan dan toleransi yang tepat dengan pemasok Anda untuk setiap batch khusus pada tahun 2025. Toleransi pabrik dan produksi dapat menyebabkan perbedaan kecil.
Memahami Toleransi pada Pengukur Logam Lembaran
Produksi selalu memiliki variasi kecil. Ketebalan aktual logam lembaran dapat bervariasi sedikit dari ketebalan pengukur dalam batas toleransi yang ditentukan. Toleransi ini ditetapkan oleh kelompok standar industri. Untuk pekerjaan teknik yang tepat, selalu periksa standar industri tertentu seperti standar ASTM Internasional untuk toleransi (misalnya, ASTM A480/A480M untuk baja tahan karat, ASTM A568/A568M untuk baja karbon, atau ASTM B209 untuk aluminium) untuk spesifikasi toleransi yang detail. Toleransi tipikal mungkin ±0.00X inci tergantung pada pengukur, material, dan standar, tetapi memeriksa standar tertentu sangat penting untuk penggunaan kritis.
Kesimpulan: Referensi Cepat Anda untuk Pengukur Logam Lembaran
Berhasil memilih logam lembaran tergantung pada penggunaan tabel pengukur logam lembaran yang tepat untuk material spesifik Anda. Panduan ini memiliki tabel komprehensif yang mencakup berbagai logam dan aplikasi umumnya, diperbarui untuk tahun 2025. Ini dirancang dengan hati-hati untuk referensi yang cepat, praktis, dan akurat. Kami mendorong Anda untuk menandai halaman ini sebagai sumber penting Anda untuk semua pertanyaan tentang pengukur logam lembaran, memastikan akurasi dalam proyek Anda dari perencanaan hingga penyelesaian.
